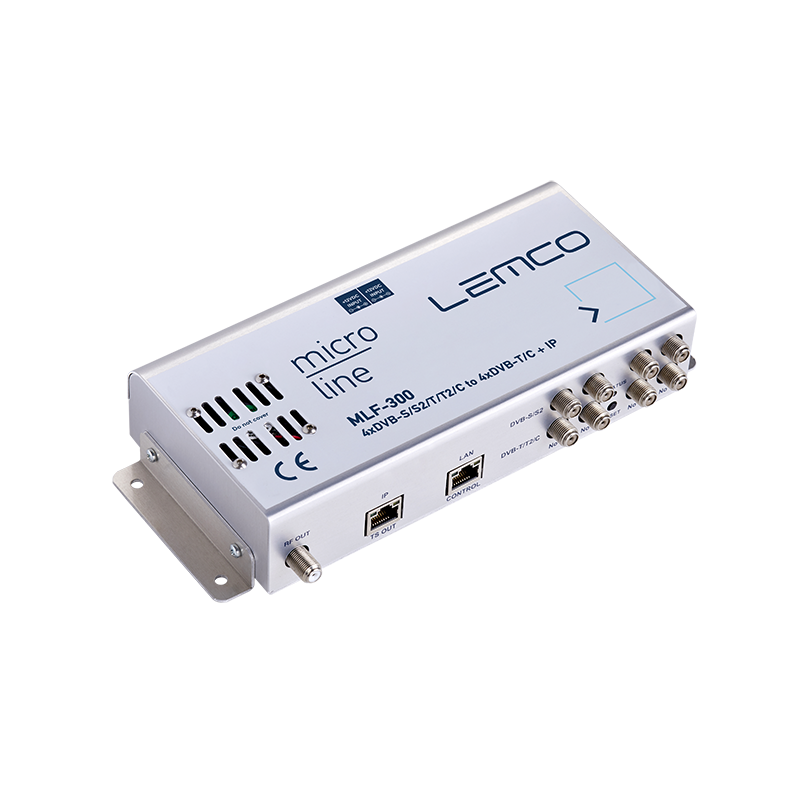

Το MLF-300 είναι ένα πολύ ισχυρό mini headend, ικανό να δέχεται έως 4 ανεξάρτητες δορυφορικές (DVB-S/S2), επίγειες (DVB-T/T2) ή καλωδιακές (DVB-C) εισόδους και τις μετατρέπει σε 4 x DVB-T/C RF κανάλια εξόδου ενώ μας παρέχει την δυνατότητα για IPTV διανομή των προγραμμάτων μέσω UDP/RTP- multicast/unicast.
Υποστηρίζει τεχνολογία “pool” που σημαίνει ότι ο χρήστης μπορεί να διαλέξει οποιοδήποτε πρόγραμμα από οποιαδήποτε από τις τέσσερις εισόδους και να το αναθέσει σε οποιαδήποτε από τις 4 RF + IP εξόδους, προσφέροντας μεγάλη ευελιξία.
Ο ενσωματωμένος web server του MLF-300 παρέχει ένα πολύ φιλικό περιβάλλον διαχείρισης καθώς και τη δυνατότητα απομακρυσμένου ή τοπικού ελέγχου της συσκευής μέσω LAN.
Το μικρό του μέγεθος και οι ισχυρές ικανότητες καθιστούν το MLF-300 ιδανική λύση σε περιπτώσεις που απαιτείται διανομή FTA (Free-To-Air) τηλεοπτικών/ραδιοφωνικών προγραμμάτων σε μια καλωδιακή εγκατάσταση όπως ένα ξενοδοχείο, νοσοκομείο, εμπορικό κέντρο κτλ. χρησιμοποιώντας τεχνολογία DVB-T/C ή IPTV.
Είσοδος
| Τύπος |
4 × DVB-S/S2/T/T2/C |
| Συχνότητες |
950…2150 MHz DVB-S/S2
118…900 MHz DVB-T/T2/C |
| Βύσμα |
75Ω – F, female |
LNB
| Voltage |
OFF / 13V / 18V |
| Current |
Λιγότερο από 400mA |
| 22 kHz signal |
On / Off |
| 22 kHz signal – Voltage |
0.65V ±0.35V |
| 22 kHz signal – Frequency |
22 KHz ±4Hz |
| 22 kHz signal – DiSEqC |
1.0 (Port A, B, C, D) |
DVB-S (IN)
| Symbol rate |
1 – 45 MBaud |
| Roll off factor |
0.2, 0.25, 0.35 |
| Code rate |
1/2, 2/3, 3/4, 5/6, 7/8 (Αυτόματο) |
| Spectral inversion |
Reverse, Non-reverse (Αυτόματο) |
DVB-S2 (IN)
| Constellation |
QPSK, 8PSK (Αυτόματο) |
| Symbol rate |
1 – 55 MBaud (QPSK)
1 – 45 MBaud (8PSK) |
| Roll off factor |
0.2, 0.25, 0.35 (Αυτόματο) |
| Code rate |
1/2, 3/5, 2/3, 3/4, 4/5, 5/6, 8/9, 8/10 (QPSK-Αυτόματο)
3/5, 2/3, 3/4, 5/6, 8/9, 9/10 (8PSK-Αυτόματο) |
| Spectral inversion |
Reverse, Non-reverse (Αυτόματο) |
DVB-T (IN)
| Bandwidth |
6, 7, 8 MHz |
| Mode |
2K, 8K |
| Constellation |
QPSK, 16QAM, 64QAM |
| Guard interval |
1/4, 1/8, 1/16, 1/32 |
| Code rate |
1/2, 2/3, 3/4, 5/6, 7/8 |
DVB-T2 (IN)
| Bandwidth |
5, 6, 7, 8 MHz |
| Mode |
1K, 2K, 4K, 8K, 16K, 32K (Included extended mode) |
| Constellation |
QPSK, 16QAM, 64QAM, 256QAM |
| Code rate |
1/2, 3/5, 2/3, 3/4, 4/5, 5/6 |
DVB-C (Annex A,B,C) (IN)
| Bandwidth |
5, 6, 7, 8 MHz |
| Mode |
Αυτόματος εντοπισμός διαμόρφωσης |
| Constellation |
16QAM, 32QAM, 64QAM, 128QAM, 256QAM |
Επεξεργασία Transport Stream
| Services |
Επιλογή χρήστη με service names |
| Automatic regeneration |
PAT, CAT, SDT, PMTs, EITs tables |
| NIT |
Pass-through, custom,αυτόματο |
| PCR |
re-stamping |
| Υποστήριξη LCN |
Ναι |
Έξοδος RF
| Τύπος |
4 × RF out σε γειτονικά κανάλια |
| Συχνότητες εξόδου |
110…950 MHz (1 Hz βήμα) |
| Επίπεδο εξόδου |
90dBµV |
| Βύσμα |
75Ω – F, female |
| Εξασθενητής εξόδου |
0…-20dB |
| MER |
More than 42dB |
DVB-T (OUT)
| Bandwidth |
5, 6, 7, 8 MHz |
| Mode |
2K, 8K |
| Constellation |
QPSK, 16QAM, 64QAM |
| Guard interval |
1/4, 1/8, 1/16, 1/32 |
| Code rate |
1/2, 2/3, 3/4, 5/6, 7/8 |
DVB-C (OUT)
| Bandwidth |
5, 6, 7, 8 MHz |
| Mode |
2K, 8K |
| Constellation |
16QAM, 32QAM, 64QAM, 128QAM, 256QAM |
| Symbol rate |
1-7.2 Ms/s |
IP Streaming
| IP TS Out |
Ναι |
| Πρωτόκολλο |
UDP / RTP (Multicast/Unicast) |
| Ταχύτητα |
1 Gbit |
| Υποστήριξη IGMP |
Ναι, v2, v3 |
| Τύπος |
MPTS (έως 4 TS)
SPTS (έως 64TS) |
| Max. bitrate |
480Mbps max. |
Διεπαφή προγραμματισμού
| Ethernet webserver |
Ναι, embedded webserver |
| Ταχύτητα |
10/100 Mbps |
| Βύσμα |
RJ45 |
| Συμβατότητα browser |
Chrome, Firefox, Safari, Opera, Edge κ.α. |
EAN-13
| Κωδικός |
5213009760225 |
Γενικά
| Τροφοδοσία |
2 × +12VDC |
| Ενεργειακή κατανάλωση |
1.8A max. |
| Θερμοκρασία λειτουργίας |
0 °C έως 40 °C |
| Θερμοκρασία αποθήκευσης |
-10 °C έως +70 °C |
| Υγρασία |
Έως και 90% |
| Διαστάσεις |
235 × 115 × 48 mm |
| Βάρος |
450 g |
