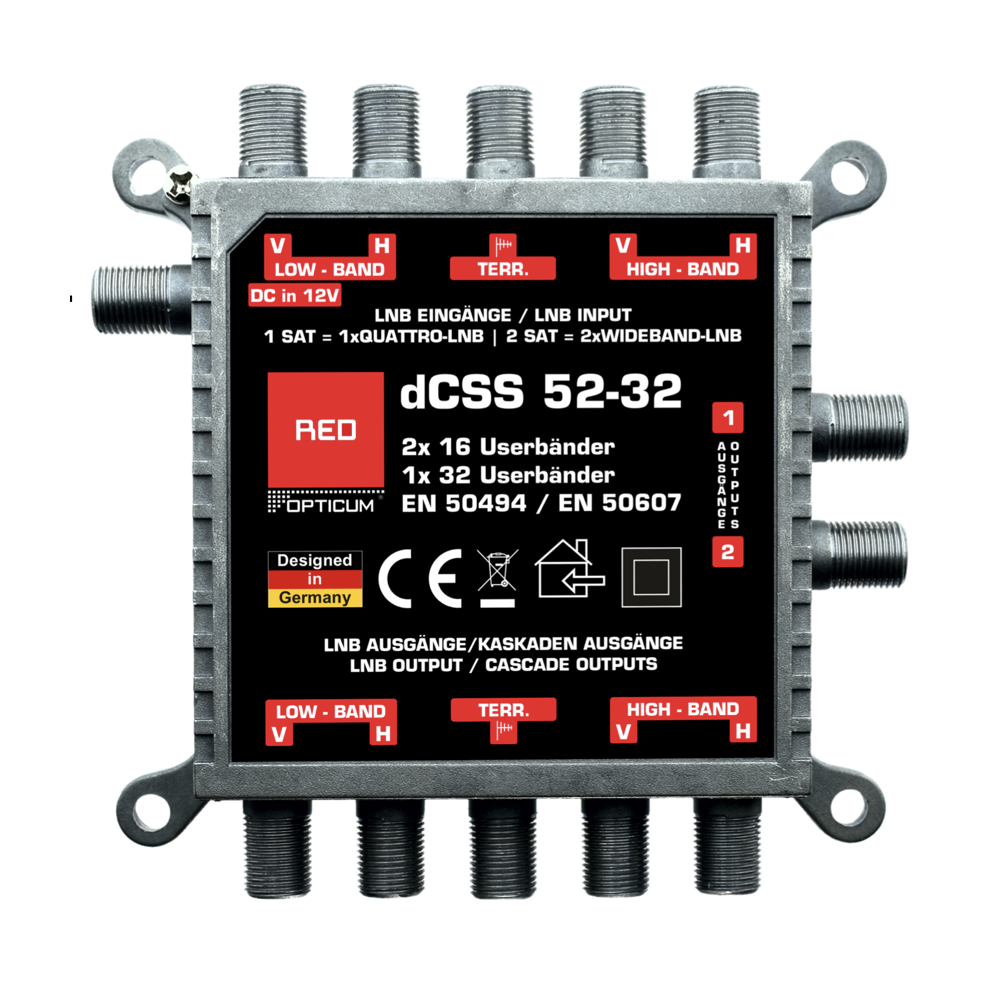

Πολυδιακόπτης για επέκταση εγκατάστασης εσωτερικής κεραίας του συστήματος δορυφορικής τηλεόρασης DVB-S2 και επίγειας DVB-T2.
|
Item | Type |
dCSS 5×2 |
|
|
Inputs | Eingänge |
4+1 (1x Quattro or|oder 2x Wideband TWIN-LNB) |
|
|
User outputs | Teilnehmerausgänge |
2x 16 Userbands or 1x 32 UB | 2x 16 UB oder 1x 32 UB |
|
|
Impedance in-/ Outputs | Impedanz Ein-/ Ausgänge |
Ohm |
75 |
|
Frequency range Sat input | Frequenzbereich SAT Eingang |
MHz |
250-2350 |
|
Frequency range Sat output | Frequenzbereich SAT Ausgang |
MHz |
950-2150 |
|
Frequency range terr. input | Frequenzbereich terr. Eingang |
MHz |
10-862 |
|
Frequency range terr. output | Frequenzbereich terr. Ausgang |
dB |
15 |
|
Through loss SAT | Durchgangsdämpfung SAT |
dB |
3 ± 1,5 |
|
Through loss terr. | Durchgangsdämpfung terr. |
dB |
2 ± 1,5 |
|
Isolation H/V | Entkopplung H/V |
dB |
30 |
|
Return loss In-/Outputs | Rückflussdämpfung Ein-/Ausgänge |
dB |
< -10 |
|
User band frequecies | UB Frequenzen |
MHz |
free programmable | frei programmierbar |
|
Input power range SAT (AGC) | Eingangspegel-Bereich SAT (AGC) |
dBμV |
57…92 |
|
Output Power (AGC) / Ausgangspegel (AGC) |
dBμV |
90 (max.) |
|
LNB supply voltage | LNB Spannung |
V |
12 – 18 |
|
max. LNB supply current | max. LNB Strom |
mA |
500 |
|
Current consumption | Stromaufnahme |
mA |
350 (dcss Mode) |
|
Enternal PSU | Externes Netzteil |
VDC |
12…18 |
|
Dimension | Abmessungen (L x B x H) |
mm |
108 x 108 x 30 (body 80 x 80 x 23) |
|
Weight | Gewicht |
g |
148g |
|
Operating temperature range | Temperaturbereich |
°C |
-20…70, with PSU|mit Netzteil (max. 50) |
|
DC connector type | Stromversorungsstecker |
F-Connectior | F-Stecker |
